◆概述
多功能電力儀表是一種可編程測量、顯示、數字通訊和電能脈沖變送輸出等功能的多功能智能電表，能夠完成電量測量、電能計時、數據顯示、采集及傳輸，可廣泛應用變電站自動化、配電自動化、智能建筑、企業內部電能測量、管理、考核。測量精度為0.5級，采用MODBUS-RTU通訊協議實現，LED現場顯示和遠程RS-485數字通訊。
◆技術參數

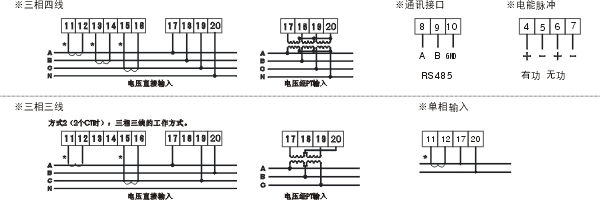

◆接線說明（現以2S4為例，其它儀表請以隨機接線圖為準?。?/p>
◆功能特點
◎集全面的三相交流電量測量、電能計量、綜合顯示、越限控制、電能脈沖輸出、網絡通訊于一體。
◎各種三相電量：相電壓、線電壓、電流、有功功率、無功功率、功率因數、等電量參數及專業的有功電能、無功電能計量等。
◎既可以作為盤裝電表單獨使用，也可以作為電力監控系統測控終端，實現電量采集和綜合控制。
◎液晶LCD（黃綠色背光、黑字）顯示屏，滿足新時代顯示技術發展潮流，可同時顯示多種電量信息，并允許在高光照環境中讀表；廣視角可視角度140度。
◆訂貨示例
訂貨時，請?jiān)敿?xì)寫明所需型號、輸入信號變比，輸出要求以及擴展功能模塊等相關內容。
例1型號：-2SY 例2型號：-9SY
輸入：10KV/100V 200A/5A 輸入：380V 300A/5A
電力網絡：三相三線 電力網絡：三相四線
輸出：兩路脈沖 輸出：兩路脈沖
通訊：RS-485/MODBUS-RTU 通訊：RS-485/MODBUS-RTU
