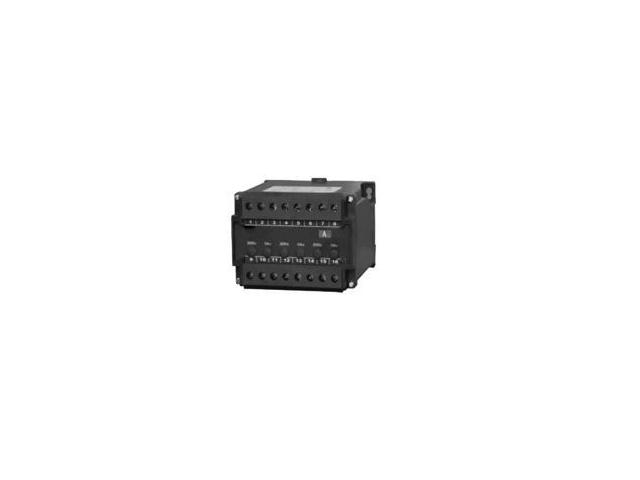

■特點
u 用途：能測量三相有功功率，三相無功功率，隔離變送輸出模擬信號
u 測量：三相三線，三相四線
u 精度：0.5%
u 輸出：0~20mAdc ,4~20mAdc，0~10Vdc, 0~5Vdc等模擬量信號
■技術參數
|
輸入
|
電壓：AC100V/AC380V 電流：AC 5A/AC1A
|
|
輸入負載
|
電壓互感器PT：≤0.1VA 電流互感器CT：≤0.2VA
|
|
允許過載
|
電壓×2倍標稱值持續；電流×2倍標稱值持續；電流×2倍標稱值1s
|
|
精度
|
≤±0.5%RO
|
|
響應時間
|
≤500ms
|
|
輸出電流
|
4~20mAdc（負載電阻≤510Ω）
|
|
輸出波紋
|
≤0.5% RO峰峰值
|
|
工作環境溫濕度
|
0~50℃/小于80%相對濕度（無冷凝狀態）
|
|
貯存環境溫濕度
|
-20~70℃/小于70%相對濕度（無冷凝狀態）
|
|
使用電源
|
AC/DC85-265V，50Hz
|
|
隔離
|
輸入/輸出/電源/外殼
|
|
電源消耗
|
DC約3W，AC約4VA
|
|
外殼材料
|
ABS防火材料
|
|
重量
|
約450克
|
|
耐壓強度
|
AC2kVrms/min
|
|
絕緣阻抗
|
DC500V時大于100MΩ
|
|
外形尺寸
|
119.5（L）× 110（W）× 75（H）mm
|
|
安裝方式
|
35mm標準導軌、底座螺釘安裝
|

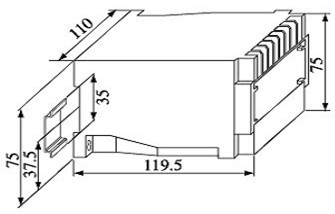

外形尺寸
■校正微調：采用高精度數模轉換芯片，內部具有自校準和修正功能，無校調電位器。
■接線方式圖

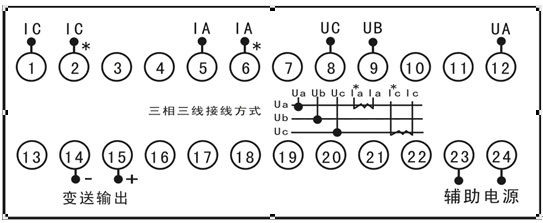

三相三線接線圖

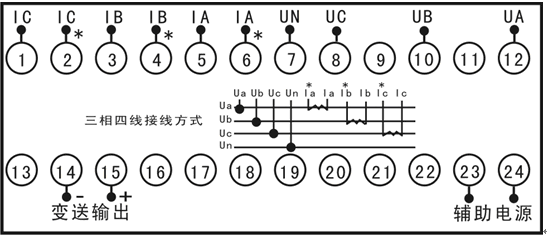

三相四線接線圖
■安裝方式：可固定安裝在35mm的標準導軌上
■電能脈沖輸出
提供2路可選的電能脈沖輸出（有功電能和無功電能），采用集電級開路的光耦繼電器輸出方式，輸出可作為電能量的變送輸出功能（也可用做電能的檢驗），脈沖常數3600imp/kWh，其意義為：當儀表累積1kWh 時脈沖輸出個數為3600個，需要強調的是1kWh 為二次側電能數據，在PT、CT 的情況下，相對的3600 個脈沖數據對應1 次側電能為1kWh×電壓變比PT×電流變比CT。
電氣特性：脈沖采集接口的電路示意圖中VCC＜＝48V,I＜＝50mA。
應用舉例：PLC 終端使用脈沖計數裝置，假定在時長為t的一段時間內采集脈沖個數為N 個，儀表輸入為：10kV/100V，400A/5A，則該時間段內儀表電能累積為：N/3600×100×80 度電能。
■變送輸出
提供了2路模擬量的變送輸出功能，分別作為有功功率和無功功率的變送輸出，其對應關系數量可任意設置。
電氣參數：精度0.5級；電流輸出時，負載電阻＜510Ω、電壓輸出時，負載電阻＞100KΩ。
■安裝注意事項
1． 確認規格貼紙上所標示規格與所訂購是否相同。
2． 輸入電流或電壓是否在規格范圍內。
3． 注意工作電源是否正確并接正確端子；請務必根據變送器接線圖接線。
4． 變送器輸入接CT或PT的二次輸出。
5． 本使用說明中的內容如與網站、樣本等資料有不符之處，以本說明書為準。
